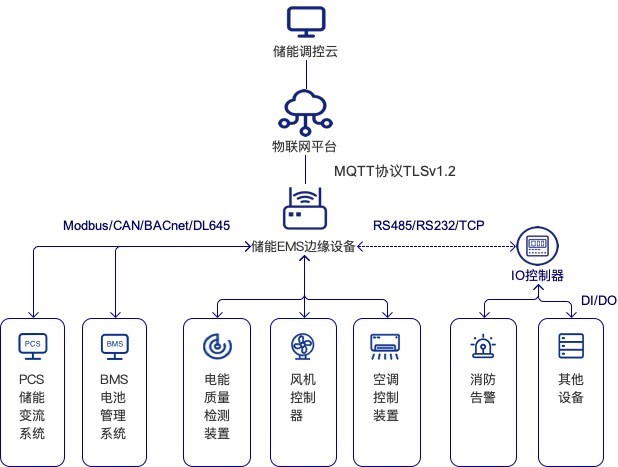

儲能EMS能量管理系統具備實時監控、數據采集、數據處理、系統監視、設備模型管理、事件順序記錄（SOE）、事件及報警處理、遙控遙調/能量調度AGVC/一次調頻、儲能運行策略等功能。系統支持多種工業實時以太網協議、工業總線協議以及電力行業通訊協議，包括IEC104、IEC61850等；具備云邊協同能力和邊緣智能數據處理能力，具有完備的安全特性；具備靈活組網方案，覆蓋多種儲能站類型。
硬件參數
儲能邊緣計算單元——適用1MWh左右的小型用戶側儲能
|
類型 |
參數 |
|
CPU |
ARM四核 1.2GHz |
|
SDRAM |
1G (最大2G) |
|
FLASH |
8G EMMC(最大16G) |
|
RS485 |
4路，帶電磁隔離保護，防反接保護路，帶電磁隔離保護，防反接保護路，帶電磁隔離保護，防反接保護路，帶電磁隔離保護，防反接保護 |
|
RS232 |
2路，帶電磁隔離保護 |
|
DI/DO |
2路DI，2路DO |
|
WIRELESS |
1路全網通4G |
|
ETHERNET |
2*RJ45 10/100Mbps EthernetMAC |
|
WDT |
硬件看門狗 |
中型用戶側儲能設備
|
類型 |
參數 |
|
EMS服務器 |
1～2臺，CPU主頻≥2.0Hz，4核；內存>=16G；硬盤大于2T SATA；2個網口，100/1000M自適應 |
|
工業級交換機 |
1臺，機架式，電口百兆不少于20個 |
|
中央控制器 |
1～2臺，網口不少于2個，串口不少于16個 |
|
EMS工作站 |
0～1臺，CPU主頻≥2.0Hz，2核；內存>=8G |
大型用戶側儲能設備
|
類型 |
參數 |
|
EMS服務器 |
>=2臺，CPU主頻≥2.0Hz，8核；內存>=64G；硬盤大于4TSATA；2個網口，100/1000M自適應 |
|
AGVC服務器 |
>=2臺，CPU主頻≥2.0Hz，8核；內存>=32G；硬盤大于4TSATA；2個網口，100/1000M自適應 |
|
SCADA服務器 |
>=2臺，CPU主頻≥2.0Hz，8核；內存>=64G；硬盤大于4TSATA；2個網口，100/1000M自適應 |
|
主磁盤陣列 |
（2U機架式存儲器） 24*2.5寸機箱/雙控制器/6塊2.4TB 10K 2.5寸硬盤/16GB SFP模塊*8/8根2MLC-LC線纜/580W冗余電源/2U導軌 |
|
前置服務器 |
2臺，CPU主頻≥2.0Hz，4核；內存>=8G；硬盤512GSATA;含操作系統 |
|
EMS工作站 |
2臺，CPU主頻≥2.0Hz，2核；內存>=8G；硬盤512GSATA |
|
工業級交換機 |
8臺，機架式，電口百兆不少于20個 |
|
單元控制器 |
協議支持61850goose、modbus, 4個網口，2個485口 |
|
SAN交換機 |
8個10/100/1000BASE-T電口,支持4個1/10G BASE-X SFP Plus光口，交換容量：336Gbps/3.36Tbps；包轉發率：108/126Mpps |
|
協調控制器 |
2臺，儲能系統協調、控制策略 |
環境適應性
產品能在下表規定的環境下按照使用說明書正常工作。
條件
正常工作
儲存
環境溫度
-10℃～70℃
-40℃～85℃
相對濕度
20%RH～95%RH（無凝露）
20%RH～95%RH（無凝露）
大氣壓力
70kPa～106kPa
—
電源
VDC 9~36V
—
輸入功率
產品最大輸入功率 < 12W
產品正常工作功率 < 5W
系統容量
接入設備數≥1024
狀態量個數≥40000
模擬量個數≥60000
電度量個數≥20000
遙控量個數≥2000
遙調量個數≥2000
